详情介绍
1、采用非接触式测量方式进行表面静电压或静电场的测量；

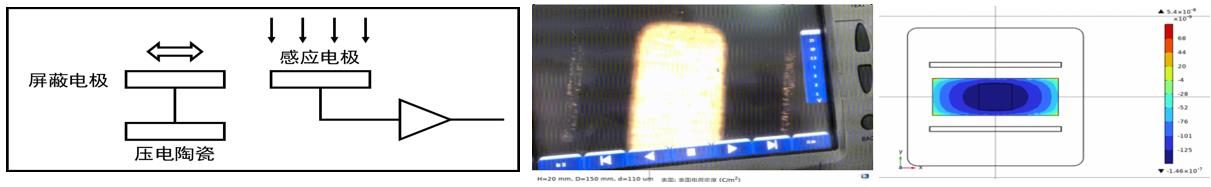

2、用于电场测量的核心敏感元件工作原理如图所示；
3、感应电极表面的被测电场为E，屏蔽电极接地，在压电陶瓷的驱动下屏蔽电极以频率ω水平振动，周期性遮挡感应电极。感应电极表面的感应电荷量发生周期性改变，产生感应电流，此电流幅值与被测电场幅值成正比，通过测量此电流即可实现电场检测；

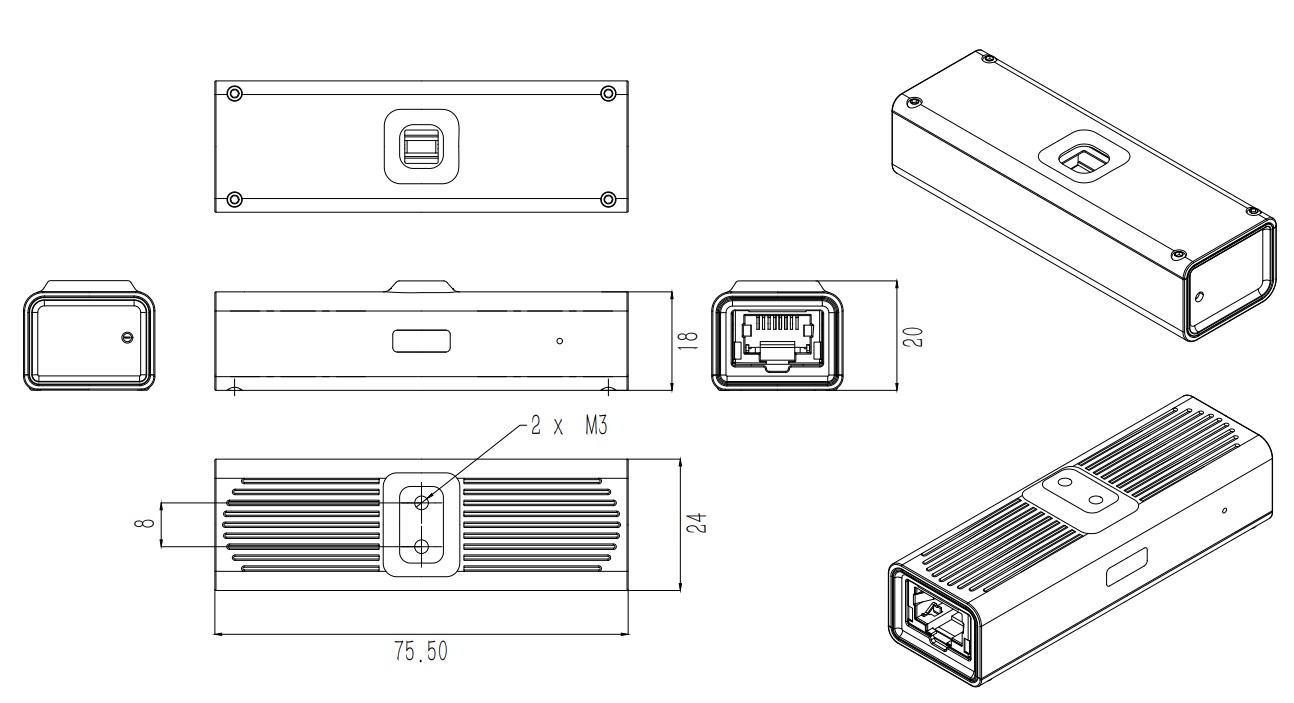

外形尺寸 Product Size
细节展示 Detail Display
产品参数 Technical Parameters
|
型 号 |
CHF-JDC03 |
|
尺 寸 |
75.5*24*18mm |
|
检测距离 |
2~15CM可调（可根据应用需求扩展） |
|
测量范围 |
±20kV（2-15cm安装距离，可根据实际应用标定使用）； ±100kV（50cm安装距离） |
|
分辨力 |
电压：优于5% |
|
准确度 |
优于5％（最小1V） |
|
数据更新周期： |
1s（内部更新时间<50ms） |
|
外壳材质 |
铝合金外壳，表面阳极氧化 |
|
工作电压 |
DC-12V |
|
额定功耗 |
0.6W |
|
工作湿度 |
10~55℃ |
|
工作温度 |
0~99％PH |
|
接线方式 |
RJ45（网口） |
|
信号输出 |
RS485（MODBUS-RTU） |
|
通信距离 |
100M（有线） |
|
数据更新周期 |
1S（内部更新＜100ms） |
|
开机待测时间 |
1s |
|
报警指示 |
LED:一级（黄）、二级（橙）、三级（红）蜂鸣器 |
注：关于距离影响精度问题
非接触静电传感器测量静电压，是通过电场感应的方式。测量静电压和电场之间存在转换关系，产品产生的电场是辐射型发散的，越远电场值越小，不同距离的电场值不一样，要想在不同距离下转换为同一个静电压值，就要对应不同的参数。
所以一般安装时为了保证测量值的一致性，一般按固定距离、固定参数安装。
